衡水玻璃鋼鹽酸罐的生產制造工藝及特點
作者：來源：天津盛昊環保設備有限公司時間：2021-05-10 10:10訪問量：次
描述：衡水玻璃鋼鹽酸罐抗腐蝕能力強，對大氣、濃度較高的酸、堿、鹽以及多種油類和溶劑都有較好的抵抗能力。已應用到化工防腐的各個方面，正在取代碳鋼、不銹鋼、木材、有色金屬等。其在生產制造時應注意天然樹脂需平均噴涂且將外表氈和短切氈浸透，并不斷趕壓氣泡，在工藝上保證內襯無纖維外露、干斑、裂紋等，鋪修時應維持其平整性，以防顯露出來打皺。
1、基底處置：在糊制玻璃鋼前對砼基礎外表施行處置，用噴砂或鋼絲刷，噴刷動工外表，去油和外表拉毛，而后掃除凈盡浮塵，再用聚酯泥子將外表坑洼處填平，外表處置后要盡量加快涂上底漆，砼基礎外表含水率也要嚴明扼制在小于6%。
2、打底漆：外表處置后繼續涂底漆，普通用環氧氣天然樹脂作底漆，可涂1~2次，每厚度約為0.1mm，每間隔約為12h固化后刮泥子1~2次，并補綴找平后貼布。
3、貼布：間斷法：即每貼完一層布后行修整，固化后用泥子找平，再貼下層直到所需厚度，工期長但品質好；蟬聯法是一次貼完至所需求厚度，速度快， 但品質非常不好控制，每幅布上下之間搭接30~50mm，壁與層之間搭接200~300mm，各層搭縫均相互讓開。
4、面層：布層鋪完，固化一天補綴后，刮0.2mm泥子增長緊密性，待凝膠不粘手時再刷二道面層膠0.1~0.2mm。
5、生產模型制作：金屬模，尤其是鋼模用于尺寸較小的立式罐。木模:主要用于較大直徑玻璃鋼立式罐。木模易收縮變型，三合板軟而韌、容易彎成一定球面，有時也用三合板制造。立式罐生產模型為轉動式，即生產模型托架可以轉動360度，轉動方向隨動工人員需求而轉動。
衡水玻璃鋼鹽酸罐生產制造時應注意，天然樹脂應平均噴涂且將外表氈和短切氈浸透，并不斷趕壓氣泡，在工藝上保證內襯無纖維外露、干斑、裂紋等，鋪修時應維持其平整性，以防顯露出來打皺。
衡水玻璃鋼鹽酸罐的五大特點：
1、抗腐蝕能力強
對大氣、濃度較高的酸、堿、鹽以及多種油類和溶劑都有較好的抵抗能力。已應用到化工防腐的各個方面，正在取代碳鋼、不銹鋼、木材、有色金屬等。
2、質量輕，強度大
相對密度在1.5~2.0之間，只有碳鋼的1/4~1/5，可是拉伸強度卻接近，甚至超過碳素鋼，而比強度可以與高級合金鋼相比。
3、可設計性靈活
�、倏梢愿鶕枰�，靈活地設計出各種結構產品，來滿足使用要求，可以使產品有很好的整體性。
②可以充分選擇材料來滿足產品的性能，如：可以設計出耐腐的，耐瞬時高溫的、產品某方向上有特別高強度的、介電性特別好的。
4、工藝性優良
�、倏梢愿鶕a品的形狀、技術要求、用途及數量來靈活地選擇成型工藝。
②工藝簡單，可以一次成型，經濟效果突出，尤其對形狀復雜、不易成型的數量少的產品，更突出它的工藝優越性。
5、衡水玻璃鋼鹽酸罐壽命長，一般可以使用30多年以上。

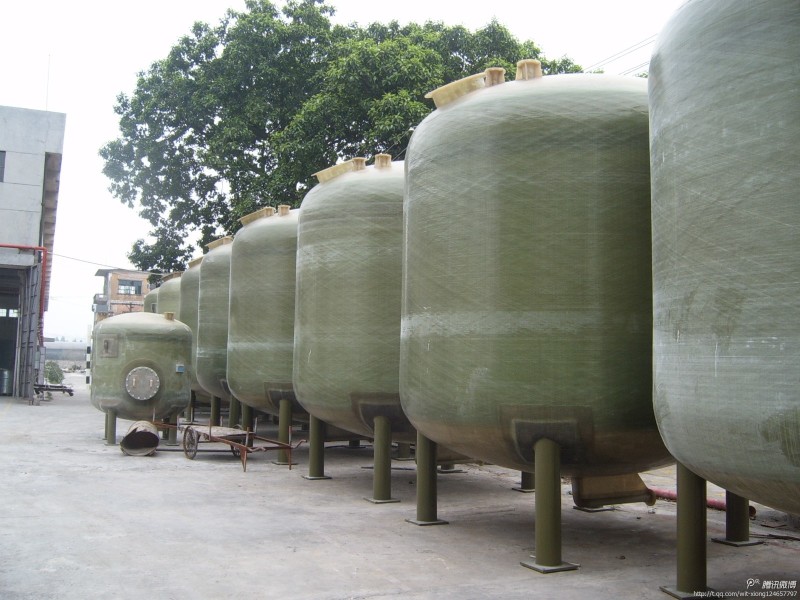

.jpg "衡水玻璃鋼鹽酸罐的生產制造工藝及特點")
.jpg)
.jpg)
